Command: PTlogon

O comando de login é necessário para que o utilizador inicie a sessão na Base de Dados.

Visto que o AutoCAD® Map 3D pode ser utilizado sem que a aplicação seja executada, seria indesejável que se realizasse a ligação às Bases de Dados sempre que AutoCAD® Map 3D fosse utilizado.

Command: PTreadOnlyMode (switch)

A indicação clara de que uma sessão decorre em Modo de Consulta é o facto de a base do desenho, que representa a Data Store em utilização, estar desenhada a vermelho. O modo de consulta (read only mode) ocorre em três circunstâncias: - Parcial, quando uma folha pretendida está indisponivel por estar em edição por outro utilizador. Neste caso a folha (ou as folhas) indisponivel é mostrada sem que as suas entidades estejam acessíveis. - Por opção do utilizador, utilizando o comando disponível para o efeito. Este modo permite o acesso sem restrições às folhas selecionadas. Neste modo a folha, ou as folhas selecionadas não geram um bloqueio para outros utilizadores. No final da sessão os dados que eventualmente tenham sido editados não revertem para a Base de Dados. - Por falta de privilégios. Este modo só ocorre a utilizadores que apenas tenham privilégios de Consulta. (ver Administração de Utilizadores)

NOTA- Apenas é possível alterar o Modo para Edição antes de carregar as folhas da Base de Dados.
NOTA- Após o inicio da operação em Modo de Consulta não será possível carregar o trabalho realizado para a Base de Dados.

Command: PTreadOnlyMode (switch)

A indicação clara de que uma sessão decorre em Modo de Edição é o facto de a base do desenho, que representa a Data Store em utilização, estar desenhada a cinzento. Em Modo de Edição as folhas selecionadas para carregamento na aplicação são bloqueadas na Base de Dados. Deste modo, outros utilizadores que pretendam aceder às mesmas folhas apenas as poderão consultar. O Modo de Edição não é o modo por defeito, tendo que ser ativado. Não é possível ativar o Modo de Edição se os privilégios do utilizador forem de Consulta. (ver Administração de Utilizadores)

NOTA- Apenas é possível alterar o Modo para Edição antes de carregar as folhas da Base de Dados.

Command: PTdataStoreSelect

A informação cartográfica gerida pela aplicação está armazenada em várias Data Stores que, nomeadamente, têm por base sistemas de coordenadas diferentes.

A seleção da Data Store permite mudar entre a cartografia do Continente, da Madeira e Açores (Ocidental/Central/Oriental)

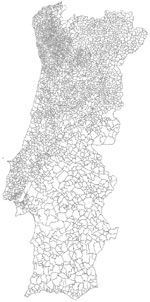

A célula base da cartografia é a folha 1:1000 da DGOT. O carregamento da informação vinda da Base de Dados é feito através da seleção de uma ou várias folhas.

Command: PTpointPicker

Carregamento por seleção de um ponto. Permite carregar uma ou duas camadas de folhas adjacentes.

Command: PTselectSheets

Permite nomear as folhas a carregar.

Recomenda-se que as folhas selecionadas sejam próximas ou, preferencialmente adjacentes.

Este comando permite o carregamento de listas pré-criadas num ficheiro de texto. Para tal usar a função "Import...". O ficheiro de texto deverá ser um ficheiro txt que contenha nomes válidos de folhas, um por linha ou separados por vírgulas.

Command: PTloadPreviousSession

Carregar as mesmas folhas da última sessão.

É possível editar a lista de folhas apresentada, acrescentando ou removendo nomes de folhas.

Este comando permite o carregamento de listas pré-criadas num ficheiro de texto. Para tal usar a função "Import...". O ficheiro de texto deverá ser um ficheiro txt que contenha nomes válidos de folhas, um por linha ou separados por vírgulas.

Command: PTquerySelect
Após o carregamento das folhas a editar, é realizada uma query que compreende dois critérios de seleção da informação a manipular:

• - Definiçãoo espacial, designando por um dos diversos métodos disponíveis a área a carregar. (Rectangulo, Circulo, Buffer, ou totalidade das folhas)
• - Filtragem de layers a carregar.

A realização da query permite carregar apenas a informação relevante para o efeito pretendido, evitando-se a sobrecarga com elementos desnecessários que provocam maior lentidão na execução de tarefas pesadas, e aumentam o potencial de erro na operação.

Outros comandos que permitem "questionar" a cartografia:

Command: PTwhatSheet
O comando ID Sheet permite identificar a folha através da seleção de um ponto.

Command: PTsearchSheet
Search Sheet é uma função de busca. Através de do nome da folha este comando faz um zoom à folha pretendida.


Após a realização de uma query o utilizador passa a ter ao seu dispor entidades AutoCAD® normais. Desta forma são possíveis todas as operações de criação e edição que o utilizador já conhece, sem necessidade de utilizar comandos especiais ou comandos exclusivos do AutoCAD® Map 3D.

A atualização da Base de Dados irá ocorrer para todas as entidades que se encontrem dentro da área das folhas carregadas.

NOTA- Válido apenas em Modo de Edição. Embora o desenho carregado em Modo de Consulta possa ser alterado, as alterações nunca serão revertidas para a Base de Dados.

Dois comandos permitem sair de uma sessão de consulta/edição.

Command: PTcheckIn

O comando checkin, apenas disponível em modo de edição, guarda as alterações realizadas dentro da área das folhas carregadas, atualiza a Base de Dados e fecha o desenho. Este comando tem reflexos para outros utilizadores visto que desbloqueia as folhas para edição por outros utilizadores.

NOTA- Não é possível fazer checkin em Modo de Consulta.

Command: PTquit

O comando quit descarta a informação que resulte da atual sessão e fecha o desenho aberto no AutoCAD® Map 3D.

A grid é um auxiliar, uma referência, que permite ao utilizador visualizar na zona de trabalho os nomes e o contorno das folhas.
Se não existirem folhas carregadas através de uma query, será pedido ao utilizador para definir a área de trabalho por dois pontos no ecrã.

Os comandos show grid e hide grid não afetam outros comandos, nomeadamente a edição de entidades, podendo por isso ser utilizados em qualquer fase do processo.

A visualização da grid pode, por exemplo, auxiliar no carregamento de folhas ao dar uma ajuda gráfica à seleção de folhas.

Command: PTshowGrid
Mostrar a grelha (grid)

Command: PThideGrid
Ocultar a grelha (grid).

Command: PTuploadNewSheets

Carregamento das folhas que constituem a base de trabalho para a Base de Dados.

Modo de utilização:

• - Executar o Login na aplicação e selecionar a Data Store onde recaem as folhas a carregar.
• - As folhas a carregar deverão ser importadas para dentro do desenho utilizando o comando "insert" do AutoCAD®.
• - A folha a carregar é selecionada através de um clique dentro da área correspondente.

NOTA- Comando a utilizar apenas para folhas novas e não para edição de conteúdos previamente carregados.

Command: PTfdoExport Comando para exportação de cartas para FDO.
A exportação para FDO é uma tarefa realizada em "pacote", através da seleção de um intervalo de datas.

Este processo decorre sem intervenção do utilizador, carregando todas as folhas que correspondam ao intervalo de datas selecionado.



NOTA- Antes de ser possível executar a exportação para FDO é necessário realizar a função de "Connect" à base de dados FDO utilizando o comando apropriado no AutoCAD® Map 3D:

• - command: _mapconnect
• - Add Oracle Connection
• - Selecionar "data store" (ex: OraContinente)
• - Executar "Connect"

Procedimento	Carregamento inicial	Edição normal
Logon + Data Store	1	1
Selecionar folhas (check out #1)	NA	2
Query (check out #2)	NA	3
Inserir folha nova (DWG)	2	NA
Edição AutoCAD® Map 3D	NA	4
Limpeza de folhas	3	NA
Check in	NA	5
Carregamento folhas novas	4	NA
